Algemeen

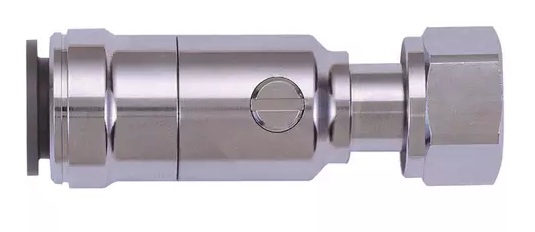

Easy-Fitt levert een compleet programma kogelkranen met Speedfit insteek- en/of schroefdraadaansluitingen. Het gepatenteerde Speedfit insteeksysteem maakt de montage van de kogelkranen eenvoudig en snel. De vernikkelde kogelkranen worden geleverd met gekleurde hendel of een schroefsluiting.

Productkenmerken kogelkranen met Speedfit aansluiting, series 1000 t/m 2900:

Toepassingsgebied: warm- en koudwater, perslucht en koelwater

• materiaal: messing vernikkeld
• afdichting: EPDM O-ringen
• aansluitingen: div. Speedfit maten waaronder 12, 15 en 22mm
• aansluitingen: div. schroefdraden (binnen- en buiten, wartels).
• metalen en kunststof leidingen (tolerantie mbt buitendiameter: + 0,05 en -0,10mm)
• werkdruk: 20 Bar
• barstdruk: 90 Bar
• temperatuurbereik: -6 tot 70 °C

Productkenmerken kogelkranen met Speedfit aansluiting, series 3000 en hoger:

Toepassingsgebied: warm- en koudwater, perslucht, koelwater en verwarming

• afdichting: interne afdichting met teflon
• werkdruk: 20 Bar
• barstdruk: 90 Bar
• temperatuurbereik : -6 tot 120 °C

Verwerking

• Buis recht en braamloos afsnijden (let op vuil en groeven. Buis moet rond zijn)
• Buis insteken tot de inwendige aanslag
• Ter controle de buis stevig terugtrekken en zo nodig een borgclipje aanbrengen. Klaar.

• Demontage: druk de gripring tegen het kraanhuis, trek tegelijk de buis terug/uit de kraan.
• Dit kan alleen als de druk van het installatiesysteem gehaald is.

Testen van het systeem

Het is belangrijk om het systeem voor ingebruikname te testen, om er zeker van te zijn dat

het systeem correct is geïnstalleerd. Of het nu om een nieuw of om een bestaand systeem gaat.

• Het systeem testen bij een bedrijfsdruk van 10 Bar gedurende 10 minuten.
• Drukloos maken naar 0 Bar.
• Vervolgens het systeem testen gedurende 10 minuten bij 2 Bar werkdruk.

Binnen deze periode mogen er geen lekkages voorkomen bij de verbindingsplaatsen. Daarbij zijn afsluitdoppen en pluggen nuttig, om de onafgewerkte einden af te sluiten en voor een dicht systeem te zorgen. Wij adviseren het drukprotocol te documenteren en te bewaren.

Download hier de folder kogelkranen met het John Guest insteeksysteem.
