PSI Fire safe afdichtingsysteem

Afdichtplug boormaat 35 mm, buismaat 10 mm

Artikelnummer: PSI35-10FS

Rode brandvertragende afdichtpluggen voor situaties met hoge temperaturen (bereik -30C tot +120C). Water- en ...
Meer info >

€ 17,55 p.st.
- +

Afdichtplug boormaat 35 mm, buismaat 12 mm

Artikelnummer: PSI35-12FS

Rode brandvertragende afdichtpluggen voor situaties met hoge temperaturen (bereik -30C tot +120C). Water- en ...
Meer info >

€ 17,55 p.st.
- +

Afdichtplug boormaat 35 mm, buismaat 1 5mm - 16 mm

Artikelnummer: PSI35-15FS

Rode brandvertragende afdichtpluggen voor situaties met hoge temperaturen (bereik -30C tot +120C). Water- en ...
Meer info >

€ 17,55 p.st.
- +

Afdichtplug boormaat 40 mm, buismaat 20 mm

Artikelnummer: PSI40-20FS

Rode brandvertragende afdichtpluggen voor situaties met hoge temperaturen (bereik -30C tot +120C). Water- en ...
Meer info >

€ 21,46 p.st.
- +

Afdichtplug boormaat 40 mm, buismaat 22 mm

Artikelnummer: PSI40-22FS

Rode brandvertragende afdichtpluggen voor situaties met hoge temperaturen (bereik -30C tot +120C). Water- en ...
Meer info >

€ 21,46 p.st.
- +

Afdichtplug boormaat 50 mm, buismaat 26 mm

Artikelnummer: PSI50-26FS

Rode brandvertragende afdichtpluggen voor situaties met hoge temperaturen (bereik -30C tot +120C). Water- en ...
Meer info >

€ 26,78 p.st.
- +

Afdichtplug boormaat 50 mm, buismaat 28 mm

Artikelnummer: PSI50-28FS

Rode brandvertragende afdichtpluggen voor situaties met hoge temperaturen (bereik -30C tot +120C). Water- en ...
Meer info >

€ 26,78 p.st.
- +

Afdichtplug boormaat 50 mm, buismaat 32 mm

Artikelnummer: PSI50-32FS

Rode brandvertragende afdichtpluggen voor situaties met hoge temperaturen (bereik -30C tot +120C). Water- en ...
Meer info >

€ 26,78 p.st.
- +

PSI Afdichtingen voor buizen en leidingen.

Hét ideale afdichtingsysteem voor de enkelvoudige doorvoering van leidingen en buizen. Beschikbaar in maten voor PVC-buizen, DIN & ASTM mantelbuizen en boorgaten.

De afdichting bestaat uit twee gelijke, halfronde rubberen delen en kent een viertal toepassingsgebieden, te weten: toepassing in PVC-buizen, toepassing in stalen mantelbuizen in zowel DIN als ASTM maatvoering en een toepassing in standaard boorgaten en aluminium pijpen. Door middel van toepassing van een afdichting van PSI Sealing in FS uitvoering wordt een gas- en waterdichte alsmede brandbestendige afdichting gecreëerd voor uw leiding.

De belangsrijkste eigenschappen van de PSI Sealing afdichtingen op een rijtje:

  1. 60 minuten brandwerend (getest conform IMO voorschriften)
  2. Succesvol getest tot 3 bar drukvastheid (Lloyd's Register)
  3. Geschikt voor doorvoering van leidingen o.b.v. PVC-buis, mantelbuizen (DIN & ASTM formaat) en in boorgaten
  4. Bestand tegen gas, water, druk
  5. Grote range opvolgende maten beschikbaar
  6. Voor montage zijn geen aanvullende onderdelen of specifieke gereedschappen noodzakelijk

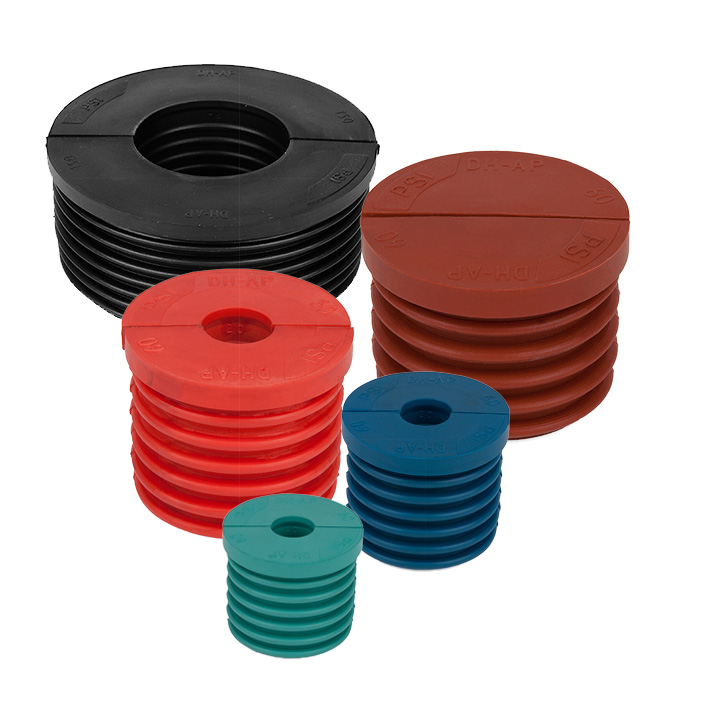

PSI_maten_kleur

VOORBEREIDING
1. Bepaal het type van de doorvoering
Stel vast door welk materiaal (opening) een enkelvoudige de leiding of buis wordt doorgevoerd. Hierin kent het afdichtingsysteem van PSI Sealing een viertal mogelijkheden:

• PVC-buis
• Standaard boorgat / aluminium pijp (DH-AP)
• DIN-buis
• ASTM-buis

2. Bepaal de binnendiameter van deze opening
De binnendiameter van de opening moet nauwkeurig worden bepaald, dit is namelijk de buitendiameter van de PSI-afdichting.
Een voorbeeld hiervan is dikwandig PVC Ø 110 (met een wanddikte van 3,2). De binnendiameter hiervan is 103,6, dit is dan dus de buitenmaat van de bijbehorende afdichting.

3. Bepaal de buitendiameter van de door te voeren leiding of buis
De buitendiameter van de door te voeren leiding of buis is kort gezegd de binnendiameter van de afdichting. Rond dit altijd af naar beneden tot hele millimeters. Dus 20,6 => 20mm. Op deze manier wordt een goede afdichting gegarandeerd. Per maat kent het PSI Sealing een doorvoerbereik. Dit bereik geeft aan wat de kleinst mogelijke en de grootst mogelijke doovoermaat is. Bijvoorbeeld in de serie 103,6 is de kleinste doorvoering 30mm en maximaal kan een leiding of buis worden doorgevoerd van 75mm. Let op: De range van diameters geldt slechts ter indicatie. De standaard beschikbare specifieke maten op dit moment kunt u ook vinden op onze website, www.psisealing.com. Afwijkende maten zijn op aanvraag.

4. Bepaal de gewenste rubbersoort
De afdichtingen van PSI Sealing zijn in vijf verschillende rubbersoorten verkrijgbaar. Deze kennen de volgende toepassingen: waterdicht, gasdicht, brandvertragend, toepassing nabij olie, toepassing nabij chemicaliën en toepassing in extreme temperaturen. Zie voor de precieze mogelijkheden het tabel bij Downloads.

5. De opstelsom
De aanduiding van de PSI-afdichting bestaat dus uit drie onderdelen:
1. Binnenmaat opening = binnenmaat afdichting
2. Buitenmaat door te voeren leiding of buis
3. Rubberkwaliteit

Ter illustratie: u moet een buis Ø 50 doorvoeren door een PVC-buis (dikwandig Ø 110). De afdichting moet gas- en waterdicht zijn. U heeft in dat geval de volgende PSI-afdichting nodig: 103,6/50 EPDM.

Lengte van de pluggen
Totale lengte van de afdichtingen inclusief flens:
Buitendiameter afdichting: ≤ 60: L=58mm
Buitendiameter afdichting: > 60 ≤ 160: L=68mm
Buitendiameter afdichting: > 160: L=88mm

Blinde afdichtingen:
Buitendiameter afdichting: ≤ 60: L=40mm
Buitendiameter afdichting: >60 ≤ 160: L=50mm
Buitendiameter afdichting: > 160: L=60mm
De dikte van de flens is ca. 8mm.

Productgarantie
De levensduur van de producten wordt gegarandeerd voor de duur van 25 jaar. Deze productgarantie kan alleen gegeven worden mits gekozen en gebruikt voor de juiste toepassing, koel en donker bewaard, en betreft geen garantie op de juiste wijze van monteren, dynamische belasting, inwerking van corrosieve stoffen en/of chemicaliën, etc.

Toepassing Getest door Waarde
Druk Lloyd's 3 Bar
Brand (eis scheepvaart) Lloyd's /MCA, MED approval A60

Meer informatie? Download de Easy-Fitt PSI Fire Safe brochure

PSI types tabel specificaties a

Op dit moment bieden we in de webshop enkel de PSI Fire Safe afdichtingen aan. Heeft u interesse in de andere artikelen, neem dan contact op . Voor een overzicht maatvoering van de rode Fire Safe afdichting, zie tab downloads.
